Boxer – compressor
Twee cilinders aan één zijde zijn gelijk van afmeting,
evenals de twee kleinere cilinders aan de andere zijde. Er zijn
dat twee mogelijkheden:
Het volume gaat door 2 x 50% volume cilinders en wordt verder gecomprimeerd
in de kleinere cilinders.
Er zijn 2 parallelle stromen die in een compressor frame zijn gecombineerd.
Alle cilinders hebben een koelmantel.
Tussen de beide trappen ligt een intercooler boven de cilinders.
Hierdoor zijn de afstanden van piping zo kort mogelijk.
De machine kan met een vast toerental van de com-
pressor alleen 100% capaciteit leveren. Regelmogelijkheden zijn:
Omloopregeling. Deze vraagt geen extra voorzienin-
gen aan de compressor, maar levert energie verlies op.
“Clearance pockets”. Door middel van een additionele
cilinderruimte met een zuiger is het mogelijk de schadelijke ruimte
te vergroten en met het volumetrische rendement de opbrengst te
verkleinen.
Klepdichters. Door zuigerkleppen niet of later te laten sluiten
is een goede regeling mogelijk zonder energieverlies van betekenis.
Een dergelijke compressor wordt direct gedreven door een meerpolige
elektromotor. De zogenaamde boxer compressor heeft als voordeel
dat de cilinders tegenover elkaar liggen, waardoor uitbalancering
van de krachten optimaal is. Andere mogelijkheden zijn o.a. een
staande compressor waarbij de cilinders staande in een rij verticaal
zijn opgesteld of een V-type waarbij de cilinders onder een hoek
staan. Bij het L-type staan de cilinders onder een hoek van 90°.
|
|

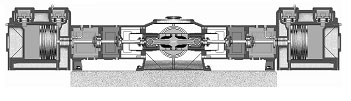

Principe van de boxercompressor
|
